Direction du regard
Définition
Le tilt learning est un algorithme de machine learning. Il a été créé pour savoir si le visage détecté est orienté de la bonne façon. Un visage correctement orienté est un visage qui regarde droit devant.
Mauvais MBAPPE
Bon MBAPPE
Contexte
Le but est de pouvoir générer une image originale tirée d'un visage d'un joueur de foot. La problématique était de détecter un visage. Grâce à plusieurs packages externes : OpenCV et MediaPipe, il a été très facile de récupérer plusieurs points importants du visage afin de tracer les contours. Cependant, la question de la direction du regard s'est vite posée. Il n'y a aucun package externe pour réaliser cette vérification de façon optimale. Il existe des solutions similaires, mais uniquement pour des vidéos. L'une des solutions les moins coûteuses en termes de temps que ce soit au niveau du temps de veille, du temps de monté en compétence et du temps de mise en place est le machine learning. Il existe d'autres notions efficaces : le deep learning et les réseaux neuronaux. Ces deux notions sont cependant bien plus complexes et ont une précision similaire comparée à un bon machine learning bien entrainé.
Ce qu'il faut savoir sur le machine learning
Par définition, le machine learning est une technologie d’intelligence artificielle permettant aux ordinateurs d’apprendre sans avoir été programmés explicitement à cet effet. Pour apprendre et se développer, les ordinateurs ont toutefois besoin de données à analyser et sur lesquelles s’entraîner. La plupart du temps, le machine learning est pour réaliser une prédiction. En réalité, ces technologies d'intelligence artificielle sont des algorithmes (modèles) qui interprètent plusieurs données et les regroupent sous forme logique. Il est possible de représenter ce que fait le modèle de machine learning sous forme d'un graphique.

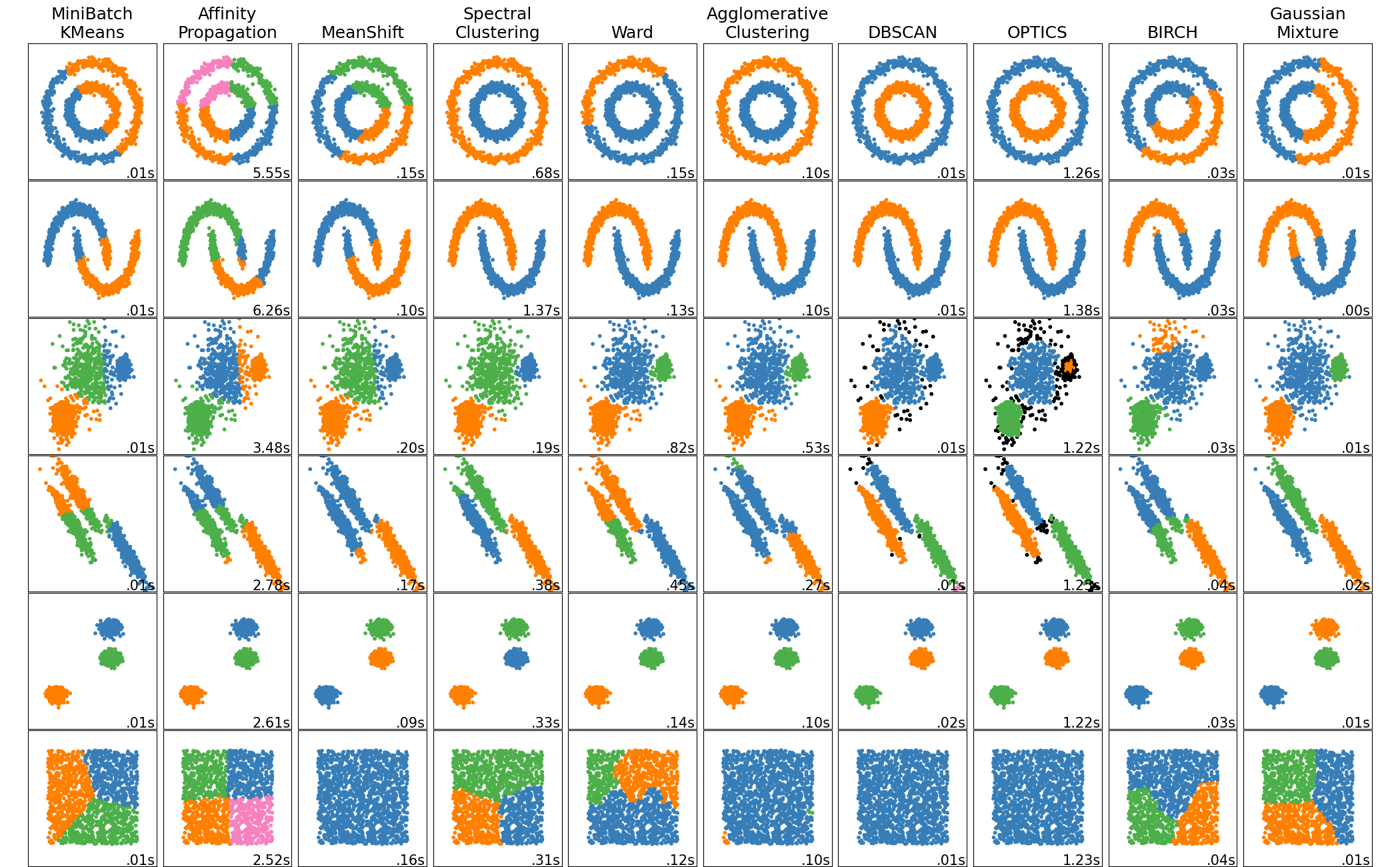

Prenons l'exemple avec le modèle de type clustering :
On peut voir plusieurs types d'algorithmes clustering (colonne). Ce sont des algorithmes qui vont regrouper de manière logique différentes données afin d'en faire une catégorie. Ces données sont considérées comme des données d'entrainement. Chacune de ces données peut être identifiée afin de fournir une base à l'algorithme. Dans notre exemple, il n'est pas obligatoire de lui fournir une catégorisation. Le clustering peut regroupé de manière mathématique les données. Lorsque l'on testera une nouvelle donnée pour faire une prédiction, l'algorithme analysera les données de la même manière que les données qui ont servi pour tester le modèle. Il pourra par la suite dire que cette donnée correspond aux données de la catégorie x.
Type de machine learning
Il existe beaucoup de types de machine learning qui eu même ont plusieurs sous types. Dans notre solution, nous utilisons le package scikit-learn qui permet de facilité l'utilisation de ces modèles. Scikit-learn fourni une très bonne documentation pour connaître tous les paramètres de chaque modèle et leur fonctionnement. Chaque modèle est optimisé pour des types de données, quantité de données et l'objectif de la prédiction. Voici un schéma pour savoir quel modèle sera le plus adapté à ce que l'on souhaite faire :
Nos modèles

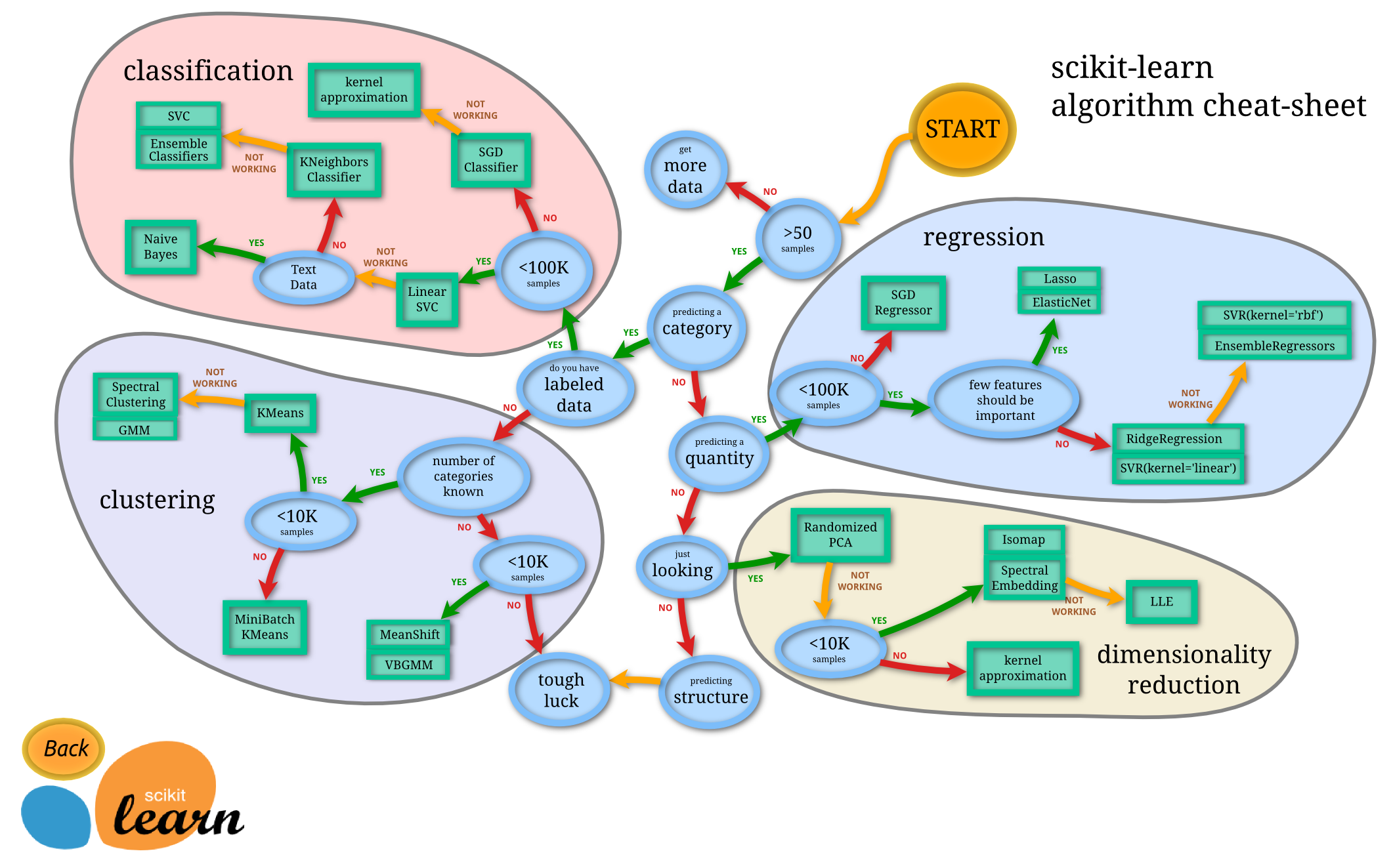

Dans notre solution, si on suit le schéma au-dessus, nous avons plus de 50 données de test (différentes images de plusieurs visages regardant dans des directions différentes).
Nous souhaitons prédire une catégorie. Nos catégories ici seront les différentes directions : haut, bas, gauche, droit, en face. Le fait de vouloir prédire une catégorie signifie que les modèles de type regression et dimensionality reduction ne seront pas très utiles.
Par la suite, le schéma nous demande s'il y a la présence de texte : oui (haut, bas ...). Les modèles clustering ne sont donc pas conseillés.
Ensuite, nous rentrons enfin dans un type de machine learning : classification. La première information importante est de connaître le nombre de données de test. Malheureusement, réunir plus de 100 000 données quand il s'agit d'image est une mission quasiment impossible, sachant qu'il faut toutes les identifier en termes de direction.
???+ info "Augmentation d'image"
Cependant, il est possible de faire de **l'augmentation d'image**, c'est-à-dire **multiplier** le nombre d'images avec **celle que l'on a déjà**. Par exemple, retourner l'image horizontalement. Ce qui multipliera par deux le nombre d'images.
<div style="display:flex;flex-direction:row;justify-content:center;margin-bottom:10px;">
<img src="../../../pictures/generation_nft/tilt_learning/kilian-left.jpg" style="width:321px;height:191px;margin-right:10px;">
<img src="../../../pictures/generation_nft/tilt_learning/kilian-right.jpg" style="width:321px;height:191px;margin-left:10px;">
</div>
Nous croisons un premier modèle : LinearSVC. Nous pourrions nous arrêter ici et tester ce modèle avec nos données. Mais pour que notre prédiction soit la plus précise possible, nous pouvons sélectionner plusieurs modèles. Nous allons donc sélectionner les modèles suivant: Naive Bayes, KNeighbors classifier, SVC et Ensemble classifiers. À savoir qu'il existe plusieurs types de modèle pour le Naive Bayes, pour le KNeighbors classifier et pour les Ensemble classifiers.
Le plus efficace pour prédire correctement est d'avoir un nombre impair de modèles pour récupérer à chaque fois la prédiction la plus présente. Si jamais le nombre est pair est qu'une égalité survient, il sera difficile d'identifié la prédiction a privilégier.
Liste des packages à installer
Première étape - formatage et preprocessing des données
Pour pouvoir réaliser un machine learning efficace, outre le nombre d'image, il faut des données cohérentes et nettoyer. A ce stade, nous avons déjà récupéré les landmarks (zone du visage). Voir la documentation sur la détection de la zone du visage pour comprendre quelles sont les données récupérées. Nous avons donc 486 points du visage avec un x correspondant à la position en largeur, un y correspondant à la position en hauteur et enfin un z correspondant à la profondeur.
Dans la documentation, j'explique que le z est calculé par rapport à une feuille à plat. Tout ce qui est avant (plus près de la caméra) sera positif, tout ce qui est après (plus loin dans la photo) sera négatif. Cependant, ces valeurs sont toutes différentes selon la photo, selon le visage et surtout selon l'échelle qui n'est jamais la même. Cette notion d'échelle est très importante pour le machine learning. Il sera beaucoup moins efficace si ces données ne sont pas sur la même plage de données.
À ce stade nous avons donc 486 points * 3 (x, y et z). Si nous donnons les coordonnées de tous ces points en données, il y a de fortes chances qu'ils ne trouvent jamais si la photo est correcte. Les visages sont tous différents, des personnes ont des mentons moins profonds que le front, d'autres ont un nez plus imposant, ... Il faut donc récupérer uniquement les informations qui nous permettront d'avoir des informations performantes et pertinentes.
Direction horizontale
Il existe plusieurs façons, avec les points que l'on a, pour déterminer si le visage regarde à gauche ou à droite. Pour que le machine learning soit efficace, nous allons récupérer deux données qui à elle seule pourraient déterminer si le visage regarde dans une direction. Cependant, si l'on augmente le nombre de données, le machine learning sera bien plus précis. Avant de commencer, toutes ses données partent du principe que chaque visage a une différence de symétrie négligeable. Nous avons tous plus ou moins un visage symétrique. Et la cible que nous souhaitons "cartoonisé" sont en général très sportif et sans handicap majeur.
La profondeur de deux points peut déterminer une direction. Dans notre cas, nous prenons le point du visage le plus à gauche et le point du visage le plus à droite. Et nous regardons la différence en pourcentage entre les deux profondeurs. Si la différence dépasse un certain seuil, seuil qui sera géré par le machine learning, le visage regardera à droite ou à gauche. Pour mieux comprendre, nous allons, prendre l'axe Z que nous allons utilisé comme X et l'axe des Y.

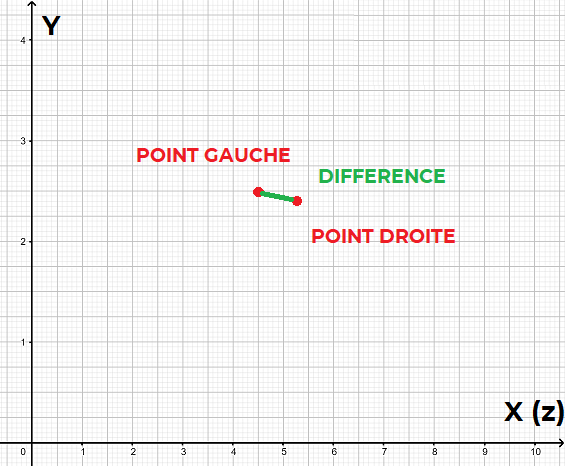

Sur l'exemple, si on regarde le schéma, on voit que le point de gauche à sa profondeur Z (x dans le schéma) plus proche de 0, le 0 correspond ici à l'objectif de la caméra (ou l'écran), que le point de droite légèrement plus éloigné de 0, plus profond. Si vous mettez vos doigts de chaque côté de votre visage et que votre écran d'ordinateur correspond au 0, vous verrez que si vous tournez la tête à gauche, votre doigt à droite de votre visage se rapproche de l'écran tandis que le point gauche s'en éloigne. Ces données pourront donc être ajoutées à notre datasets (jeu de données qui seront analysées par le machine learning).

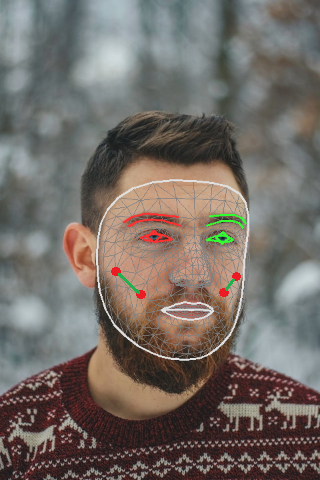

Cette méthode se base essentiellement sur la symétrie du visage. En toute logique, un visage qui regarde la caméra droit devant, aura des proportions identiques entre la partie gauche du visage et la partie droite du visage. Il suffit, pour vérifier, de prendre une distance entre deux points sur la partie gauche, et prendre leur deux points symétriques du côté droit du visage et calculer la différence entre les deux distances de chaque point.
On remarque assez facilement que la distance à gauche est plus grande que la distance à droite. Ce phénomène s'explique par le fait que la partie d'un visage est compressée par rapport à l'observateur.
Nous avons deux valeurs plutôt précises qui assemblées, augmenterons la performance du machine learning à détecter si le visage regarde trop à droite ou trop à gauche.
Direction verticale
Cette partie a été la plus compliquée à réaliser, mais elle s'avère la plus efficace. Pour identifier la direction vers le haut ou vers le bas, il y a plusieurs facteurs qui compliquent la lecture des données. Les visages sont tous différents en ce qui concerne la profondeur de leur visage.
Logiquement, on pourrait se dire : c'est plutôt simple, on prend la profondeur du point le plus haut et du plus bas du visage et on regarde la différence. Voilà pourquoi il n'est pas possible de faire cela :

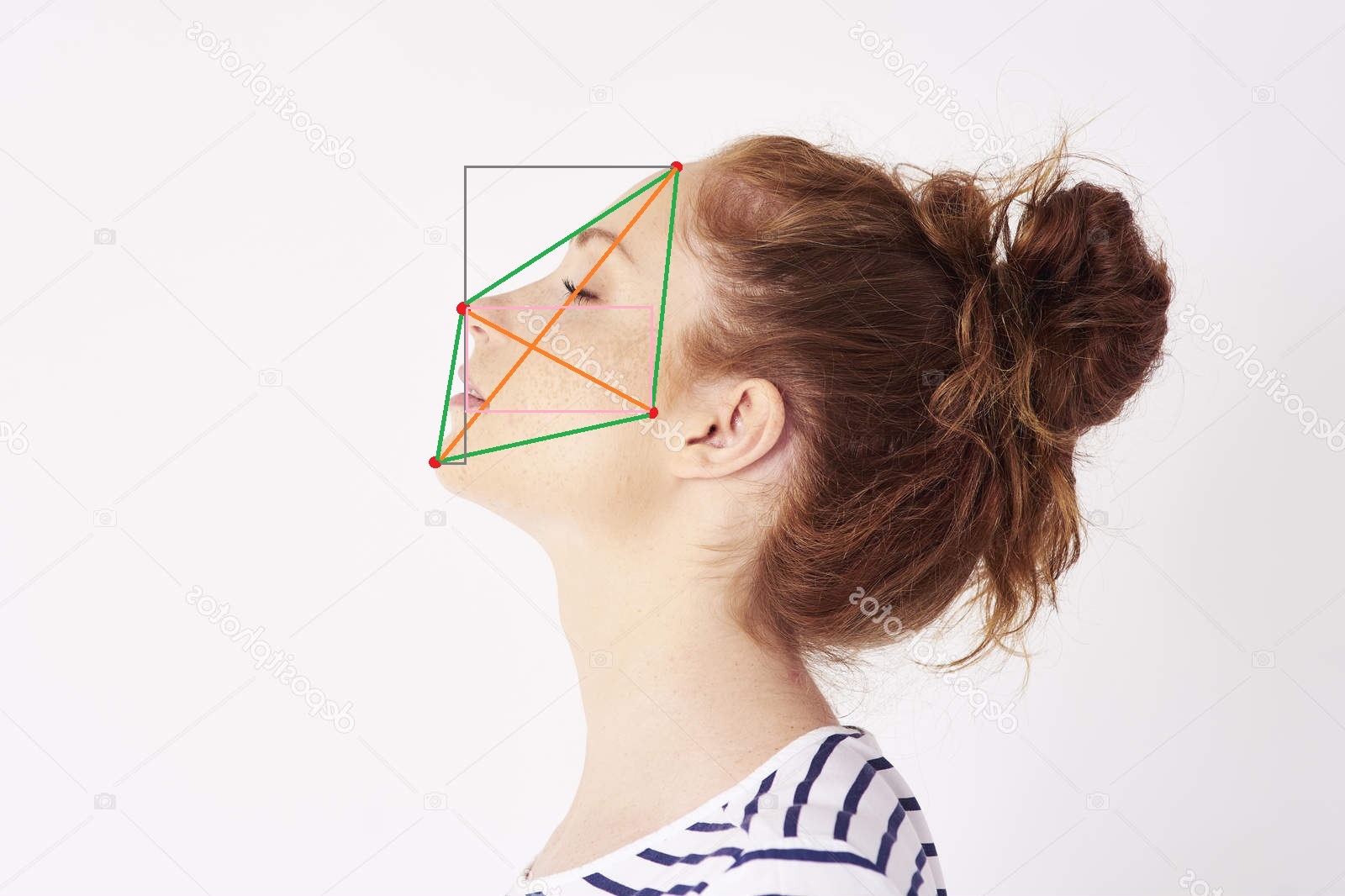

Ici, comme pour la première méthode horizontale, on met la profondeur sur X en gardant Y. Cela nous permet d'avoir le profil de la photo. On voit clairement que pour la première, il n'y aurait pas de problème, cependant la seconde, on remarque que son menton est toujours plus avancé que son front. Si on devait ajouter ces données dans un machine learning, je suis sûr que la prédiction serait souvent fausse car ses données ressembleraient trop aux données d'une personne qui regarde légèrement vers le haut. Cela fonctionne aussi dans le sens inverse (le bas), même si c'est plus rare.

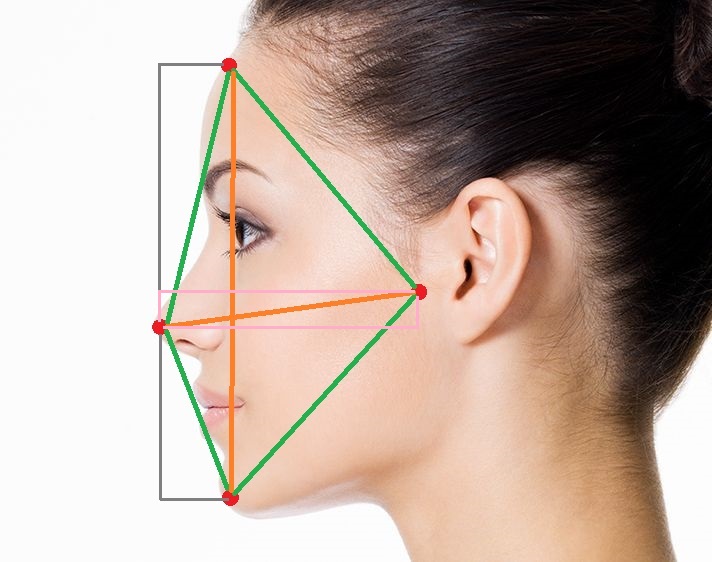

La première méthode consiste à rajouter deux points de références au niveau du nez et du côté de l'oreille. Ces points de références nous permettront de réaliser plusieurs calculs pour en retirer des informations. Bien sûr la méthode sera multipliée par deux, côté gauche et côté droit.
Ce sont les lignes grises et roses (zoomer pour les voir) qui vont nous intéresser dans un premier temps. Nous allons reprendre la différence entre les deux lignes grises en bas et en haut qui correspondent à la distance entre le front et le nez et le menton et le nez. Puis reprendre la hauteur entre le nez et le point à côté de l'oreille (les lignes roses). Avec ces deux données, le machine learning pourra déjà prédire correctement plus de la moitié des cas.
Il faut savoir que cette méthode réduit légèrement le facteur de la morphologie du visage, mais elle ne pourra pas fonctionner seule, il faut obligatoirement la deuxième méthode pour que le machine learning puisse identifier un pattern dans ces données.
Pour que la première méthode fonctionne, il faut une valeur verticale de référence. Il y a beaucoup d'études plus ou moins scientifique qui ont été faites sur la morphologie et sur les différentes règles de mensuration d'un visage. Celle qui nous intéresse ici est la mensuration entre le menton et le nez et le nez et le haut front. Pour mieux comprendre, voici une image :
La plupart du temps, cette proportion est respectée, il y a bien entendu un pourcentage de précision pour ne pas exclure les cas extrêmes, mais encore une fois, c'est au rôle du machine learning d'effectuer ces vérifications.
Dans notre datasets, il n'y aura plus cas rajouter les informations de la première méthode et les distances de la deuxième méthode.
Pour les deux méthodes, comme nous le faisons à droite et à gauche, nous reprenons à chaque fois la moyenne entre toutes les valeurs.
Rappels / conclusions
Il y a 5 données, 2 horizontales et 3 verticales. Elles correspondent à notre datasets. C'est ces données que l'on donnera au modèle du machine learning. En plus, il nous faudra une dernière donnée, l'une des plus importantes pour entraîné notre machine learning : la direction du visage. Comme on sait où se situe nos images de test et à quoi elles correspondent, on aura plus qu'à rajouter : "up", "down", "left", "right", "front".
Deuxième étape : tester un modèle
Comme dit précédemment, le package scikit-learn fourni les modèles, il suffit simplement d'importer les modèles souhaités. Sur ce site, vous trouvez tous les types de modèles. Ceux qui nous intéressent finissent la plupart du temps par le mot Classifier.
Pour cette documentation, on testera le modèle RandomForestClassifier. Avant tout, il est important de comprendre comment il fonctionne. Random forest signifie forêt aléatoire, il est basé sur les arbres de décisions.
L'arbre de décision, à chaque valeur d'une première donnée, la divise en plusieurs possibilités. Il va choisir ensuite celle qui correspond la mieux, puis va proposer toutes les possibilités d'une deuxième donnée, etc. Le principe de la random forest est de multiplier aléatoirement les arbres de décisions. Chaque arbre appréhendera les données de façon différentes. À la fin, la donnée à prédire aura traversée chaque arbre, les résultats seront assemblés afin de proposer une prédiction finale.
Code
Pour pouvoir commencer à créer notre modèle et l'entraîner, il faut des données. Dans notre solution, les données qui ont servi à entraîner le modèle se trouvaient dans les dossiers app/generation_nft/librairies/tilt_learning/tests/.... Dans le dossier se trouvait 5 dossiers correspondant aux différentes directions des visages. Grâce à la première étape, nous avons un fichier JSON comportant toutes les informations nécessaires. Il n'y a plus qu'a importé les données dans une variable appelée datasets.
from pandas import read_json
data_frame = read_json(self.tilt_datasets_path)
data_frame est du type DataFrame de la libraire pandas. Cette classe est analysable par tous les modèles de machine learning fourni par scikit-learn.
Ensuite, il faut diviser ces données en deux, les données de d'entraînement et les données de test. Les données d'entraînement serviront à, comme son nom l'indique, entraîner le modèle. On fournira au modèle ces données avec la direction du visage pour chaque donnée. Pour les données de test, on essayera de les prédire et de faire correspondre la direction prédite avec la réelle direction, c'est ce qui nous donnera un pourcentage de précision du modèle. Pour effectuer cette séparation, il faut utiliser la fonction train_test_split. Elle accepte un paramètre test_size qui correspond à un pourcentage de division. 0.2 signifie que 20% des données seront des données de test et 80% seront celles qui entraîneront le modèle.
from sklearn.model_selection import train_test_split
trainset, testset = train_test_split(data_frame, test_size=0.2, random_state=0)
Pour pouvoir insérer les données correctement dans le modèle, il faut les "preprocess", les traiter. C'est-à-dire encoder puis isoler la donnée cible de prédiction. De notre côté, c'est la direction du visage, la dernière colonne dans le DataFrame.
{
"horizontal_distance_difference": 96,
"horizontal_z_difference": 92,
"vertical_distance_difference": 91,
"percentage_distance_middlepoint_difference": 64,
"class": "front"
}
Pour l'encodage, nous allons convertir les valeurs textes en chiffres :
code = {"up": 1, "down": 1, "left": 1, "right": 1, "front": 2}
for column in data_frame.select_dtypes("object"):
data_frame[column] = data_frame[column].map(code)
Toutes les directions sauf "front" auront la valeur 1. Pour faire la modification, on parcourt les colonnes textes (object) du DataFrame et on effectue un mapping des valeurs.
Pour l'isolation de la donnée cible, il nous suffit de slice le DataFrame, comme s'il s'agissait d'une liste ou un tableau.
target_column = "class"
x = data_frame.drop(target_column, axis=1)
y = data_frame[target_column]
Passons à l'étape tant attendue, l'ajout des données dans le modèle. Il faut tout d'abord, importer le modèle. Nous allons aussi importer en plus différentes fonctions qui permettrons de mettre une valeur sur la précision de la prédiction. Ensuite, il ne nous reste plus qu'à entraîner notre modèle, puis de prédire les données de test.
from sklearn.ensemble import RandomForestClassifier
from sklearn.metrics import accuracy_score
x_train, y_train = self.preprocessing(trainset) # FONCTION QUI ENCODE ET ISOLE
x_test, y_test = self.preprocessing(testset) # FONCTION QUI ENCODE ET ISOLE
model = RandomForestClassifier()
model.fit(x_train, y_train)
y_pred = model.predict(x_test)
print(accuracy_score(y_test, y_pred))
Et voilà, le modèle du machine learning a été créé et entraîné. Bien entendu, il y a plusieurs paramètrages pour améliorer la précision pour chaque modèle. Pour savoir quels sont les paramètres les plus optimaux afin d'améliorer la précision, il faut utiliser GridSearchCV. Il n'y aura pas plus d'information concernant cette méthode dans cette documentation, mais je vous conseille d'allé regarder cette vidéo.
Troisième étape : générer son model
Dernier point de cette documentation, l'exportation du modèle. En production, nous n'allons pas réentrainer le modèle et retester la prédiction. Nous souhaitons uniquement lui fournir une donnée et que le modèle la prédise.
Pour exporter le modèle, le package joblib nous permet de le faire très simplement.
from joblib import dump as dump_model
dump_model(model, f"{self.model_path}_{name}_model.pkl") # URL OUTPUT
Dans le code, il suffira de charger le modèle avec la même librairie.
from joblib import load as load_model
from sklearn.feature_extraction import DictVectorizer
model = load_model(f"{self.model_path}_{dict_model.get('name')}_model.pkl")
datasets_array = DictVectorizer().fit_transform(datasets).toarray() # CONVERTI LES DONNEES EN DATAFRAME
prediction = model.predict(datasets_array)[0] # CORRESPOND à 1 (pas front) ou 2 (front)
